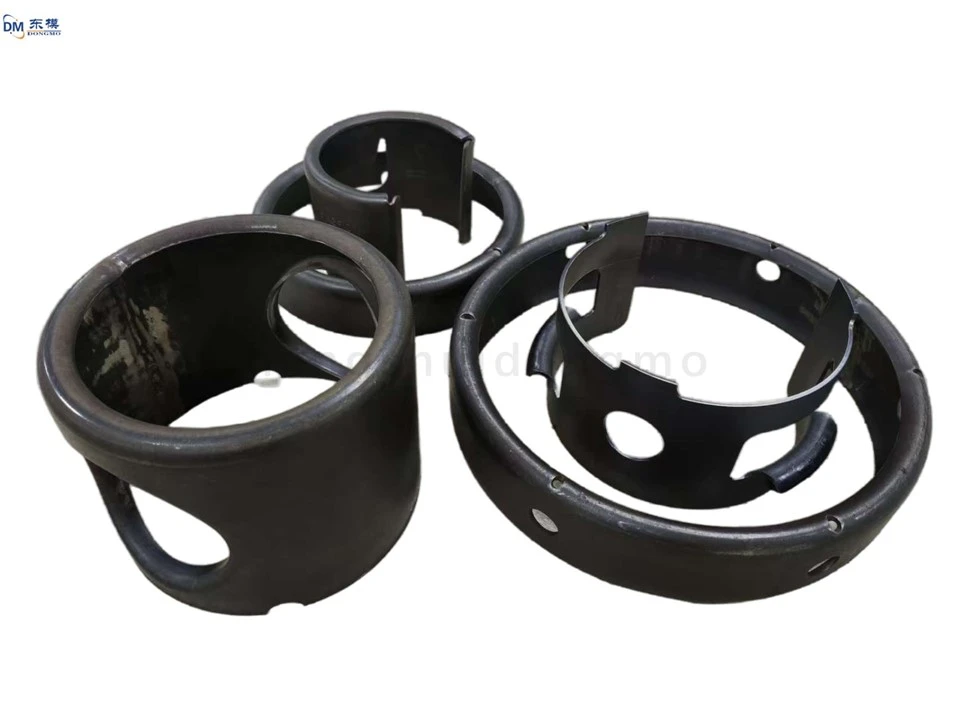

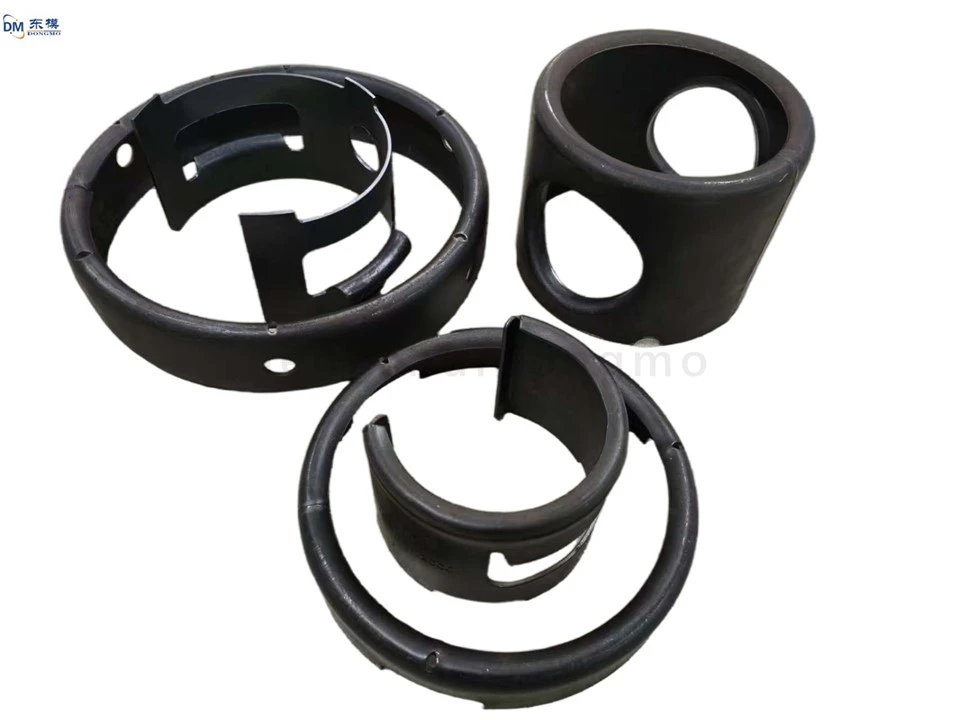

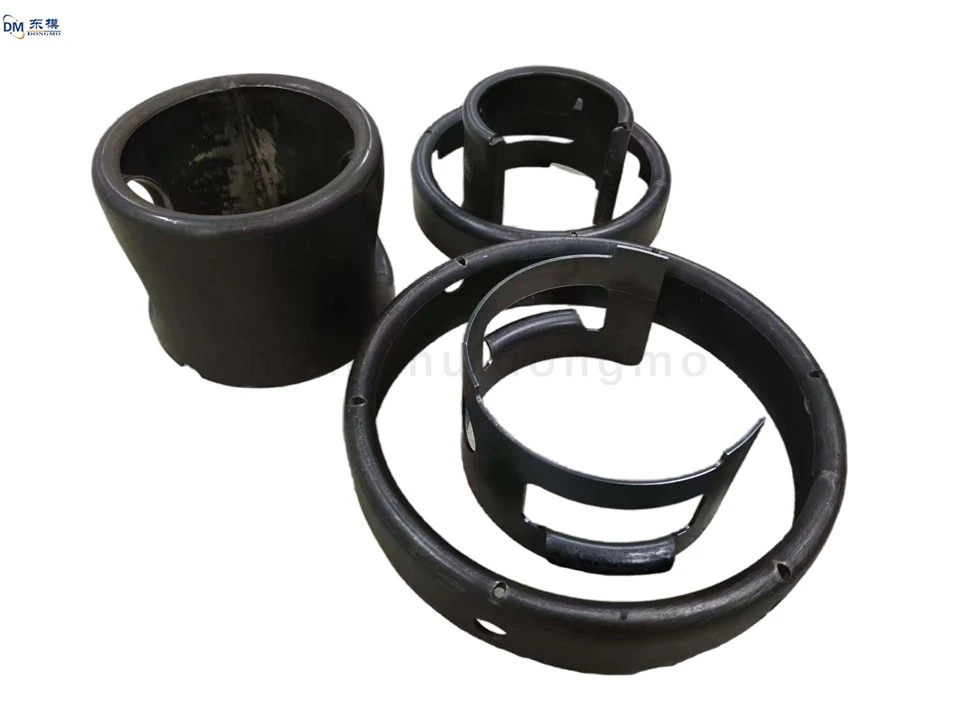

Sašķidrinātas naftas gāzes balonu metāla štancēšanas matrica, rokturis, pamatne, cilindru štancēšanas daļas

I. Apzīmogošanas presformu galvenās sastāvdaļas: dubultā{1}}izspiedējformu savienojuma sistēma

No pamata struktūras viedokļa pilnīga štancēšanas forma galvenokārt sastāv no divām daļām: augšējās un apakšējās. Šīs divas daļas darbojas kopā, lai precīzi kontrolētu materiāla plastisko deformāciju. Augšējā matrica parasti ietver galvenās sastāvdaļas, piemēram, matricas pamatni, griešanas ierīci, veidni un vadošos balstus. Formas pamatne kā atbalsta pamats parasti ir izgatavota no augstas -stiprības leģētā tērauda, ​​lai nodrošinātu stabilitāti atkārtotu triecienu gadījumā. Cirpes ierīce ir atbildīga par metāla loksnes griešanu atbilstoši iepriekš iestatītai kontūrai; tā asums un izturība ietekmē šķērsgriezuma-kvalitāti. Šablonai ir spiediena pārvades funkcija, kas nodrošina, ka materiāls tiek vienmērīgi nospriegots un sasniedz gaidīto deformāciju. Īpaši ievērības cienīgs ir vadotnes balstu dizains,{8}}tie darbojas kā "vadošās sliedes", ierobežojot augšējās un apakšējās formas kustības trajektoriju un nodrošinot precīzu novietojumu katrai štancēšanas darbībai.

Attiecīgi apakšējam matricai ir arī strukturālas īpašības: trīs{0}}vienā-dizains, kas sastāv no formas pamatnes, vadošajiem pīlāriem un veidnes. Tas ne tikai uzņemas uzdevumu darboties sinhroni ar augšējo matricu, bet arī patstāvīgi jātiek galā ar materiāla radītajiem reakcijas spēkiem. Piemēram, izmantojot kombinētos perforatorus nospiešanai un štancēšanai, kvadrātveida caurums ieliektās formas centrā darbojas kā griešanas mala, kas darbojas kopā ar iekšējās noņēmēja plāksnes izmešanas darbību, lai efektīvi atdalītu gatavos produktus no lūžņiem. Šis dinamiskais balansēšanas mehānisms starp augšējo un apakšējo presformu ir pamats sarežģītai formēšanai štancēšanas presēs.

II. Palīgsistēmu sinerģiskais efekts Papildus galvenajai struktūrai virkne sarežģītu palīgierīču vēl vairāk uzlabo veidnes veiktspējas robežas. Ņemot par piemēru vadotnes uzmavu, tās struktūra, kas atrodas ārpus vadotnes balsta, efektīvi samazina berzes zudumus un pagarina iekārtas kalpošanas laiku; ierobežojošā tapa darbojas kā "drošības sargs", stingri ierobežojot kustības diapazonu, lai novērstu pārslodzes izraisītus bojājumus. Atsperu bloka novatoriskais pielietojums vēl vairāk parāda inženiertehniskās konstrukcijas gudrību,-nodrošinot bufera aizsardzību, tā var arī ātri atiestatīt noņēmēja plāksni, padarot visu ciklu vienmērīgāku.

Augstākās kvalitātes{0}}ražošanas scenārijos mēs varam redzēt arī viedāku elementu integrāciju. Piemēram, dažas uzlabotas presformas ir aprīkotas ar sensoru uzraudzības sistēmām, lai nodrošinātu reāllaika -spiediena datu atgriezenisko saiti; vai arī izmanto pneimatiskās/hidrauliskās izmešanas ierīces, lai automatizētu neregulāras formas sagatavju noņemšanu. Lai gan šie uzlabojumi nemaina pamata arhitektūru, tie ievērojami uzlabo aprīkojuma pielāgošanās spēju un uzticamību.

III. Katra komponenta funkcionālā savienošana un vērtības izpausme Rūpīgāk aplūkojot katru detaļu, atklājas, ka tā sauktā "vienkāršā struktūra" patiesībā slēpj slēptas sarežģītības. Kā piemēru ņemiet parasto noslīpēšanas presformu: aiz šķietami parastā taisnstūrveida izstrādājuma slēpjas rūpīgs dizaina apsvērums par štancēšanas un štancēšanas savienojuma perforatoru bez slīpām malām ap tā perimetru; trīs mazo apaļo caurumu izveidošanās vidū ir precīzas sadarbības rezultāts starp ežektora perforatoru un atbilstošo griezējmalu. Vēl smalkāka ir fiksējošās atslēgas klātbūtne,{4}}šī viegli nepamanāmā mazā daļa neļauj perforatoram izlēkt no matricas vibrācijas dēļ, tādējādi izvairoties no drošības negadījumiem.

Šis funkcionālais savienojums no makro un mikro līmeņiem caurstrāvo visu veidņu projektēšanas procesu. Neatkarīgi no tā, vai tā ir virzošās plāksnes pirms-kalibrēšanas funkcija, kas nodrošina materiāla taisnu iekļūšanu darba zonā, vai noņēmēju plāksnes divvirzienu darbība (gan gatavā produkta izgrūšana, gan apstrādājamās vietas nospiešana), abas ilustrē patiesību: lieliska štancēšanas forma nav tikai detaļu kolekcija, bet gan organiska, dzīva būtne.
